Tipos de rectificadoras

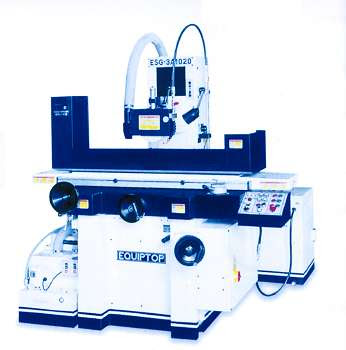

Las rectificadoras para superficies planas, conocidas como planeadoras y tangeniales son muy sencillas de manejar, porque consisten en una cabezal provisto de la muela y un carro longitudinal que se mueve en forma de vaivén, donde va sujeta la pieza que se rectifica. La pieza muchas veces se sujeta en una plataforma magnética. Las piezas más comunes que se rectifican en estas máquinas son, calzos y ajustes con superficies planas.




La rectificadora sin centros (centerless), consta de dos muelas y se utilizan para el rectificado de pequeñas piezas cilíndricas, como bulones, casquillos, pasadores, etc. Son máquinas que permite automatizar la alimentación de las piezas y por tanto tener un funcionamiento continuo y por tanto la producción de grandes series de la misma pieza. La rectificación sin centros pertenece a los procesos de rectificadora cilíndrica de exteriores. Al contrario de la rectificación entre centros, la pieza no se sujeta durante la rectificación y por lo tanto no se necesita un contrataladro o un mecanismo de fijación en los extremos. En lugar de eso se apoya la pieza con su supericie sobre la platina de soporte y se coloca entre el disco rectificador que gira rápidamente y la platina regulable pequeña que se mueve lentamente.La platina de soporte de la rectificadora (también llamada regla de soporte o regla de dirección) está generalmente posicionada así que el centro del eje de la pieza se encuentra sobre la línea de unión entre los puntos medios del disco regulable y del disco rectificador. Más, la platina de soporte está biselada para sostener la pieza en el disco regulable y el disco rectificador. El disco regulable está hecho de un material blando, por ejemplo una mezcla de caucho que puede tener granos duros para garantizar la fuerza de acople entre la pieza y el disco regulable.




Las rectificadoras universales son las rectificadoras más versátiles que existen porque pueden rectificar todo tipo de rectificados en diámetros exteriores de ejes,como en agujeros si se utiliza el cabezal adecuado. Son máquinas de gran envergadura cuyo cabezal portamuelas tiene un variador de velocidad para adecuarlo a las características de la muela que lleva incorporado y al tipo de pieza que rectifica.




las rectificadoras cilíndricas de última generaciónA las modernas rectificadoras cilíndricas se les exige ser de ultra precisión, de concepción flexible para aplicaciones de rectificado de exteriores y piezas excéntricas. Las máquinas pueden realizar procesos de rectificado convencional o de alta velocidad, incorporando los últimos adelantos mecánicos, eléctricos y de software. (CNC)Se establecen nuevos estándares de precisión, velocidad y flexibilidad garantizando una producción de alta fiabilidad y competitividad. Estas máquinas incluyen bancada de granito natural, motores integrados en ejes porta-piezas y husillos porta-muelas, motores de gran par y motores lineales.El diseño incluye puertas de gran accesibilidad para trabajos de preparación de máquina y de mantenimiento. El concepto modular de la máquina permite la incorporación de sistemas de carga automatizados y la concatenación de varias unidades en una célula.




Las modernas rectificadoras responden óptimamente a la más amplia variedad de aplicaciones como herramientas de corte, hidráulica de alta precisión, árboles de levas, pequeños cigüeñales, ejes de cajas de cambios y ejes de transmisión, entre otros. La máquinas son diseñadas para utilizar distintos tipos de abrasivos, diamante, CBN, … para aplicaciones de alta velocidad.
